Project Description

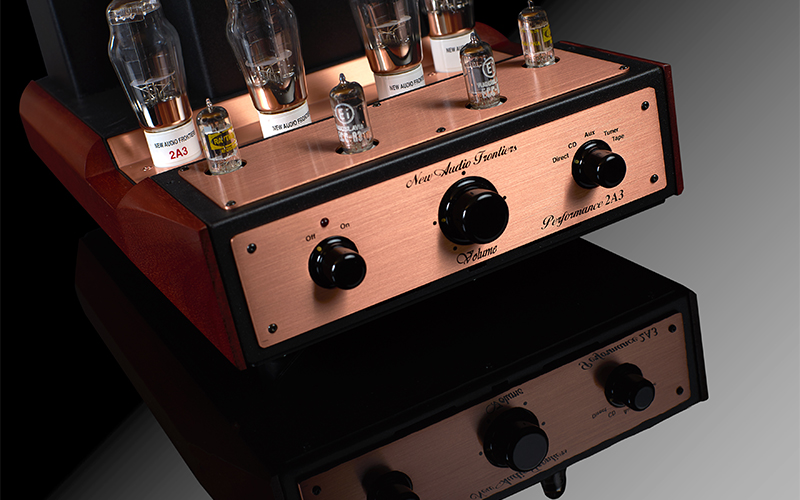

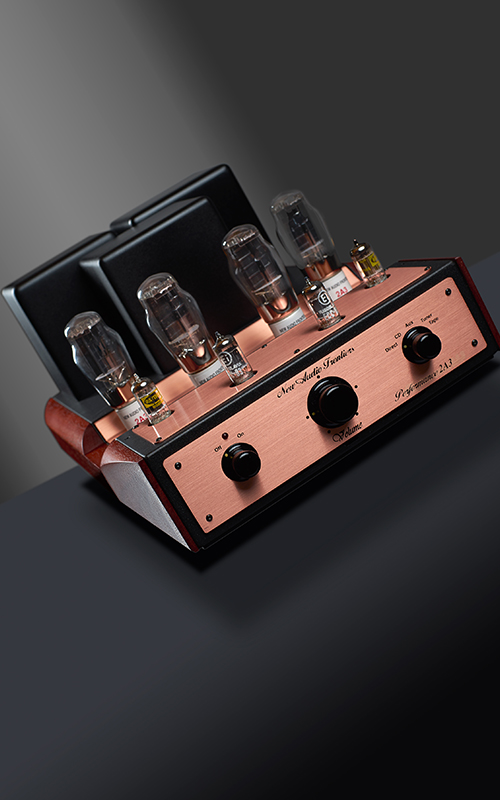

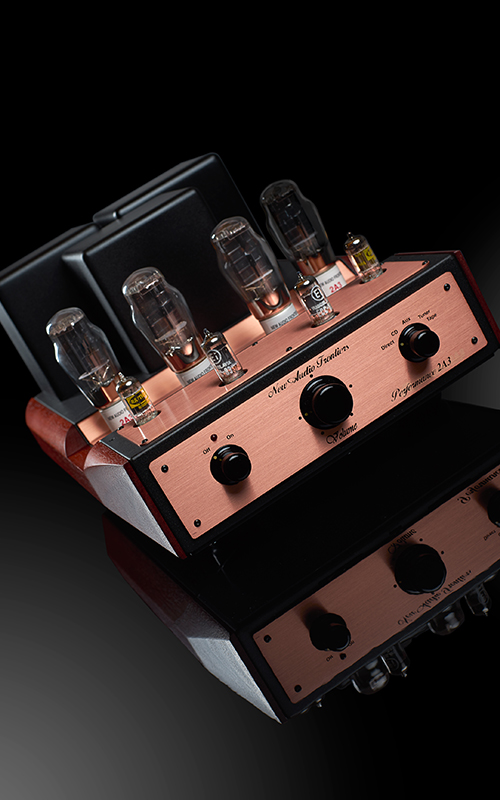

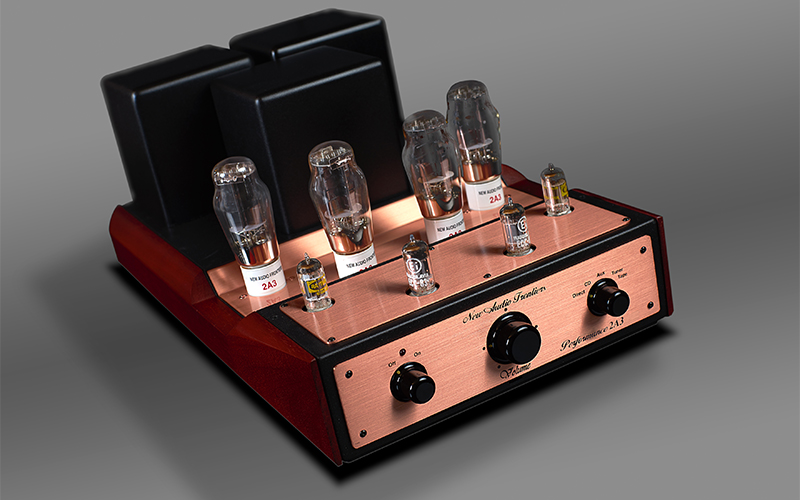

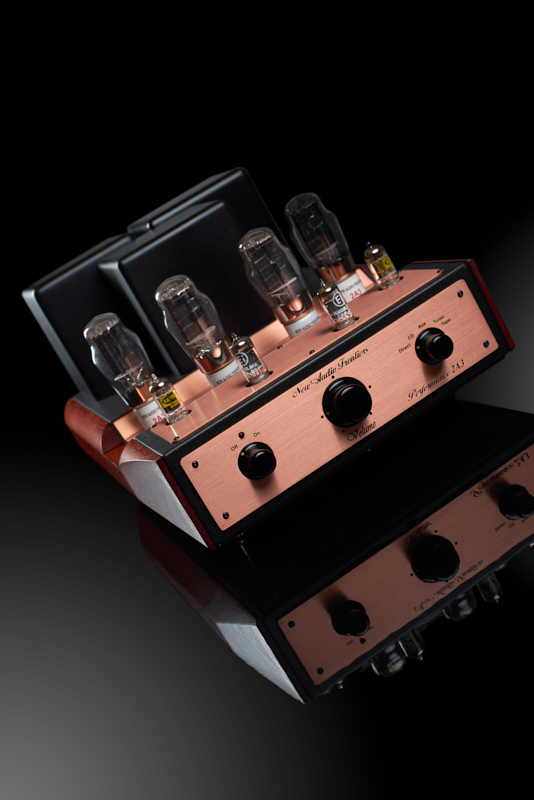

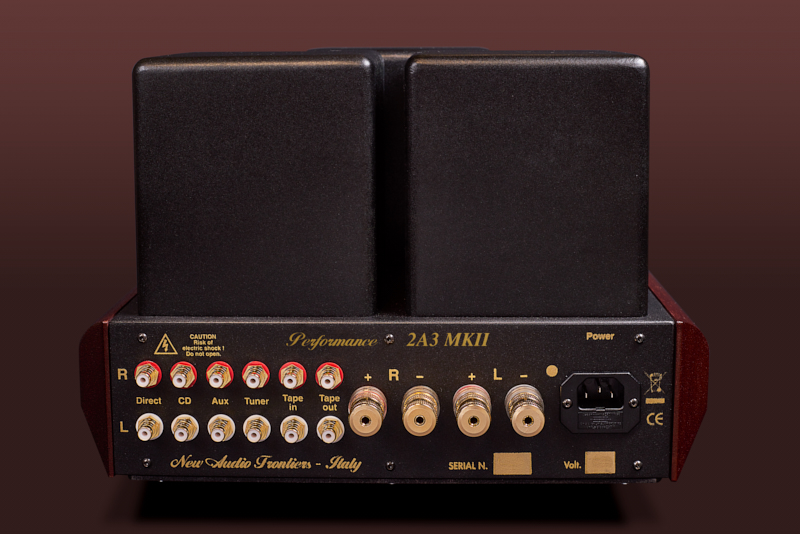

The Amplifier Performance 2A3 MKII can be used both as integrated amplifier or as stereo amplifier. It is the proof of the know how reached by New Audio Frontiers circuit design team. Using particular solutions for maximum circuit simmetrization we managed in obtaining 12W on 8 Ohm which ensure a great dynamic impression even on the most difficult musical pieces. Each single part of the circuit has been at first planned, then optimized with the aid of computer based simulation and then bench-tested and tuned-up in order to obtain the best performances with sophisticated instruments. This lead us to use a dual-mono configuration, with fully regulated power supplies even for the power stage that has a completely dedicated power supply. We designed a particular voltage regulator module that will be able to give a constant low output impedance and that at the same time will not enworse the sound quality. In designing this circuit we have paid a particular attention in the attenuation of the disturbances at the input of the amplifier that today are more and more a problem in a domestic environment. This become evident also by the use of electrolytic capacitors of huge capacitance (1360uF total on output stage power supply, a record value for a tube amplifier) and by the use of an inductive filter. In order to maximise output power and dynamic we decided to configure the output stage in Push Pull with fixed bias. This choice improve the overload-recovery of the amplifier ensuring a better behaviour during dynamic peaks at high listening level. The driver stage is composed by differential amplifiers with current source that allow us to cancel intrinsic non linearities of the amplification elements. This allows to have a very low distortion level in output of the amplifier until clipping. All the circuital choices and components has then been confirmed by many listening sessions that allowed us to put on sale this product. This integrated amplifier is recommended with loudspeaker having a sensitivity of at least 95 dB and has 5 line inputs. This amplifier was designed to be paired with speakers with a high efficiency type Acappella, Altec, Avantgarde, JBL, Klipsch etc. The sound quality is indescribable for its naturalness, leaving space to the sound and offering a rare example of great musical breath.The output transformers are of the highest level, handwound using copper litz wire. They are built with core in M0 (the M0 is the thick of core in 0,1mm) and the winding is double wire for avoid the parassistic oscillation and many loss into the core.
TECHNICAL CHARACTERISTICS
- Model …………………………………………….. PERFORMANCE 2A3 MKII
- Type ………………………………………………. Integrated & Stereo amplifier
- Continuous power ……………………………. 2 x 12 Watt on 8 Ohm / THD 5%
- Sensitivity / Input impedance …………… 900 mv / 100 KΩ
- Frequency reply ………………………………. 20 ÷ 60.000 KHz
- Power consumption …………………………. 350 Watt max.
- Dimensions …………………………………….. 35 x 24 x 56 cm. (W x H x D)
- Net weight………………………………………. 45 kg.
- Manufacturer ………………………………….. New Audio Frontiers – Italy
L’amplificatore Performance 2A3 MKII può essere utilizzato sia come integrato che come finale stereo. Esso è la dimostrazione delle conoscenze e dello know how raggiunti dal team di progettazione della New Audio Frontiers che ha permesso, attraverso particolari soluzioni volte alla massima simmetrizzazione dei circuiti, di ottenere 12W reali su 8 Ohm che garantiscono una grande impressione dinamica anche sui pezzi più difficili.Ogni singola parte del circuito è stata prima concepita, quindi ottimizzata con l’ausilio di simulazioni computerizzate, infine provata a banco e messa a punto per ottenere le migliori performance attraverso sofisticati strumenti di misura. Questo ci ha portato a utilizzare una configurazione completamente dual mono, con alimentazioni interamente regolate e del tutto separate per driver e stadio finale.Abbiamo messo a punto un particolare modulo regolatore che potesse darci i vantaggi di una bassa impedenza di uscita costante e allo stesso tempo non andasse ad inficiare negativamente sul suono. Nel concepire questo circuito abbiamo inoltre prestato la massima attenzione alla attenuazione dei disturbi in ingresso all’amplificatore che sono sempre più spesso presenti negli odierni impianti domestici.Questo è anche evidente nella presenza di condensatori di ragguardevole capacità (ben 1360uF totali per l’alimentazione delle finali, un valore record per un valvolare) e nell’uso, nonostante l’alimentazione regolata di un filtro induttivo. Per massimizzare la potenza di uscita e le capacità dinamiche abbiamo scelto di configurare lo stadio di uscita in Push Pull con bias fisso. Questa scelta migliora le prestazioni di recupero dal sovraccarico dell’amplificatore garantendo quindi migliore comportamento durante i picchi dinamici negli ascolti ad alto volume. Il driver è poi costituito da amplificatori differenziali con pozzo di corrente che ci permettono di cancellare le non linearità intrinseche dei dispositivi di amplificazioni.Questo permette di avere una distorsione prodotta dall’amplificatore che si mantiene a livelli bassissimi fino alle soglie del clipping. Tutte le scelte circuitali e la componentistica sono state poi confermate da numerose sessioni d’ascolto che ci hanno permesso di consegnare al mercato questo prodotto. L’amplificatore è consigliato vista la potenza d’uscita di 12W con diffusori di efficienza di almeno 95dB e presenta 5 ingressi linea.I trasformatori di uscita sono di altissimo livello, avvolti a mano con filo litz in rame argentato, sono costruiti con il nucleo in M0 (è lo spessore del lamierino di 0,1 mm) e l’avvolgimento è fatto a doppio filo per evitare al massimo le oscillazioni parassite e le perdite nel lamierino.Questo amplificatore è stato concepito per essere accoppiato a diffusori con un’alta efficienza tipo Acappella, Altec, Avantgarde, JBL, Klipsch ecc. La qualità sonora è indescrivibile per la sua naturalezza lasciando spazio al suono e offrendo un raro esempio di grande respiro musicale.
